כפי שכולנו יודעים, אילגון קשה יוביל להגדלת עובי המוצר. לכן, עובי מתאים של סרט תחמוצת הוא חיוני כדי לעמוד בדרישות גודל הלקוח.

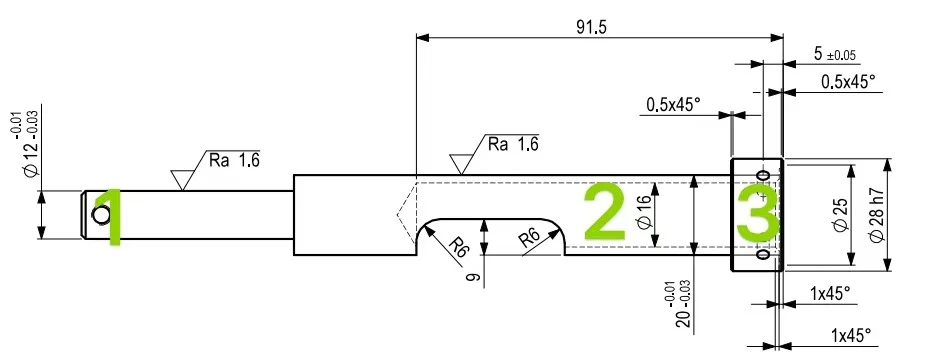

מאמר זה משתמש בפיר שלמעלה בתמונה כדוגמה כדי להסביר כיצד לשלוט בעובי של סרט התחמוצת כך שגודל המוצר הסופי יגיע לערך הצפוי.
שני שלבים רק לאנודיזה קשה של פיר זה:
שלב 1: גודל מוצר חצי-מוגמר צריך לציית לעיקרון של "עובי שכבה חיצונית קטנה יותר וקוטר חור פנימי גדול יותר", לפני אילגון קשה.
הסיבה לכך היא שגודל קוטר החור הפנימי של הפיר ירד עם הגדלת עובי סרט התחמוצת לאחר אילגון קשה, מה שהוביל למוצר לא מתאים. תוך הקפדה על העיקרון לעיל תמנע תקלה זו ותשיג לקוח מוגמר הנדרש.
שלב 2: יש לתת למכונאים טווח בקרת ייצור מוגדר כדי שאותו לקוח יוכל לקבל גודל מוצר מוגמר רצוי לאחר אילגון קשיח.
ניתוח טווח בקרת ייצור ספציפי עבור פיר זה כדלקמן:
כפי שנאמר בציור, אנודייז קשיח עם הספגת PTFE, עובי 40±5 מיקרומטר. זה יהיה 35/3--45/3 (11.667μm ~ 15μm) עבור עובי צמיחת סרט תחמוצת כאשר פיר עבר אנודייז קשה. ועובי צמיחת סרט התחמוצת הוא 0.0117 ~ 0.015 במילימטר.
לכן, נוסחת החישוב עבור טווח ממדי בקרת הייצור שניתן למכונאי היא:
גודל בקרת ייצור=גודל ציור - עובי צמיחת סרט תחמוצת גודל x2
כלומר: גודל בקרת ייצור=גודל ציור - [(0.0117~0.015 מ"מ) x2]=גודל ציור - (0.0234~0.03 מ"מ)
פֶּתֶק:
יש 2 צדדים של עובי צמיחת סרט תחמוצת, אז ספירה כפולה בחישוב.
אם רוצים לקבל גודל סופי מדויק ביותר, יש לקחת את הערך המינימלי של עובי צמיחת סרט התחמוצת. ו-0.02 מ"מ היא הבחירה הטובה ביותר.
שלושה חלקים מורכבים מהפיר הזה, וכל טווח בקרת חלק הוא כדלקמן:
מסומן 1 בתמונה, מידות הקו העליון והתחתון של זה הן 11.97~11.99, כלומר, מידות בקרת הייצור הן:(11.97~11.99mm)-0.02mm=11.95~11.97mm
מסומן 2 בתמונה, מידות הקו העליון והתחתון של זה הן 19.97~19.99, כלומר, מידות בקרת הייצור הן:(19.97~19.99mm)-0.02mm=19.95~19.97mm
מסומן 1 בתמונה, ממדי הקו העליון והתחתון של זה הם 27.979~28 מ"מ (ערך סובלנות H7 בשילוב עם שאילתת ערך התאמת סובלנות), כלומר, ממדי בקרת הייצור הם:
(27.979~28 מ"מ)-0.02 מ"מ=27.959~27.98 מ"מ
