טבעות דקיקות-, כגון מארזי מנוע, טבעות מחברים גדולות ורכיבי תעופה וחלל קריטיים אחרים, מיוצרות לרוב עם חלקים דקים אך בקטרים גדולים. חלקים אלו אמנם קלים וחסכוניים-, אך מגיעים עם אתגרי עיבוד משמעותיים. הקירות הדקים הופכים אותם לרגישים מאוד לעיוותים תרמיים במהלך עיבוד שבבי, במיוחד כאשר מעורבים בו תכונות פנימיות ברמת דיוק גבוהה כמו נקבים.
האתגר
בעת עיבוד של רכיבים-בקוטר גדול ודק-דפנות, האתגר העיקרי הוא ניהולהתפשטות תרמיתבמהלך תהליך החיתוך. כשהכלי מקיים אינטראקציה עם החומר,ייצור חום מקומימוביל לדפורמציה תרמית לא ליניארית, מה שגורם לחלק להתעוות או להתעוות. עיוות זה בעייתי במיוחד בעת עיבוד קדחים פנימיים או תכונות דיוק אחרות, מכיוון שאפילו תזוזה קטנה עלולה לסכן את שלמות החלק.
תנודות בטמפרטורהלהשפיע על הגיאומטריה, מה שמוביל לאי-יישור של תכונות קריטיות.
עיוות תרמימקשה על השגת סובלנות הדוקה עבור חלקים גדולים ומורכבים.
חום לא מבוקרהתוצאה היא גרוטאות או עיבוד חוזר עקב דיוק מימד לקוי.
גישת הפתרון שלנו
כדי להתמודד עם אתגרים אלו, Bishen Precision פיתחה אסטרטגיית בקרה תרמית משולבת המשלבתטכנולוגיות קירור מתקדמות, ניטור טמפרטורה-בזמן אמת, ומערכות לייזר פרופילים:
בקרת טמפרטורת-זמן אמת
אנחנו מעסיקיםחיישני טמפרטורה אינפרא אדוםמשולב בתהליך עיבוד CNC כדי לנטר את טמפרטורות הכלים וחלקי העבודה באופן רציף. זה מאפשר לנו להתאים את פרמטרי החיתוך כדי לשמור על סביבה תרמית יציבה.
תהליך קירור מפולח
במקום זרימת נוזל קירור רציפה, אנו משתמשים ב- aאסטרטגיית קירור מפולחתשמחיל נוזלי קירור בשלבים, מסונכרנים עם שלבי העיבוד. זה מונע הלם תרמי וממזער את הסיכון להתפשטות חומר לא אחידה.
פרופיל לייזר לניטור-זמן אמת
כדי לשמור על דיוק, אנו משתמשיםמערכות לייזר פרופיליםשמודדים את פני השטח והתכונות הפנימיות של החלק תוך כדי עיבודו. המערכת מספקת משוב על שינויים בממדים שנגרמו על ידי התרחבות תרמית, ומאפשרת פיצוי-בזמן אמת והתאמה של נתיבי כלים.
פוסט-הרפיה בעיבוד שבבי
לאחר העיבוד, חלקים מוחזקים בסביבה מבוקרת כדי לאפשר לחומר להירגע, וייצבו את הלחצים הפנימיים לפני הגימור. זה עוזר להבטיח יציבות מימדית ומשפר את הדיוק הסופי.
תוצאות
| מֶטרִי | לפני אופטימיזציה | לאחר אופטימיזציה |
|---|---|---|
| סטיית קוטר הקדח | ±0.03 מ"מ | ±0.005 מ"מ |
| שגיאת אובליות | 0.06 מ"מ | 0.01 מ"מ |
| פוסט עיוות תרמי-חתוך | מַשְׁמָעוּתִי | מִינִימָלִי |
| שיעור גרוטאות | 10% | <1% |
מארז יישום: טבעת הרכבה למנוע

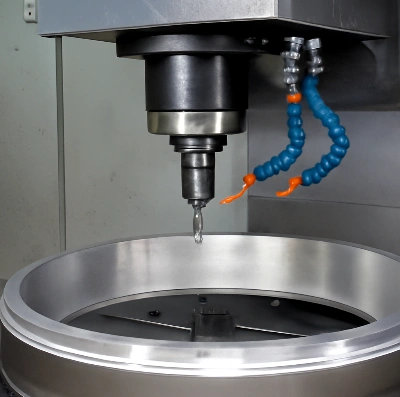

בפרויקט שנערך לאחרונה, הוטל עלינו עיבוד עיבוד גדולטבעת הרכבה למנוע מסגסוגת אלומיניוםעם עובי דופן של 5 מ"מ וקוטר חיצוני של 500 מ"מ. הרכיב דרש דיוק גבוה בקדח הפנימי להתאמה נכונה עם חלקים מתאימים.
ללא אסטרטגיית ניהול תרמי מדויקת, עיוות- שנגרם על ידי טמפרטורה במהלך החיתוך גרם לאי-יישור קדחים של עד 0.03 מ"מ, מה שהוביל לשיעור גרוטאות גבוה. על ידי יישום שלנומערכת קירור רב-שלביתופרופיל לייזר, צמצמנו את סטיית הקדח מתחת ל-0.005 מ"מ, שיפור ביצועי החלק והפחתת הפסולת.
מַסְקָנָה
עיבוד מדוייק של חלקים דקים-עם קוטר- גדול דורש שליטה תרמית קפדנית. בְּאֶמצָעוּתניהול טמפרטורה-בזמן אמת, קירור מפולח, ופיצוי מונחה-לייזר, פתרנו בהצלחה את בעיית ההתרחבות התרמית, והבטחנו-דיוק ופגמים-ללא ייצור גבוה של רכיבי תעופה וחלל ורכיבי רכב קריטיים.
אם אתה מתמודד עם אתגרים עם-קוטר דק-דפנות גדולות,פנה אלינו עוד היוםכדי ללמוד כיצד תהליכי הבקרה התרמית המתקדמים שלנו יכולים לשפר את יעילות הייצור ואיכות החלקים שלך.
