בתחום עיבוד שבבי CNC, חספוס פני השטח הוא "מדד בלתי נראה" למדידת הפונקציונליות והערך האסתטי של חלקים - מהתכונות האנטי-בקטריאליות של מכשירים רפואיים ועד לאמינות של אטמי תעופה וחלל, הבדלי מרקם ברמת מיקרון- לרוב קובעים את ההצלחה או הכישלון של מוצר. עם השדרוג של צורכי הייצור המדויק, כיצד לאזן בין יעילות העיבוד לבין מדדי חספוס מרכזיים כגון Ra (גובה ממוצע אריתמטי) ו-Rz (שיא-מקסימלי ל-גובה העמק) הפך לאתגר מרכזי של מהנדסים להתגבר עליו. טכנולוגיית CNC מודרנית שלטה בהצלחה בגימור פני השטח מתחת ל-0.4μm באמצעות אופטימיזציה חכמה של נתיב הכלים, התאמת פרמטרי חיתוך דינמיים ותהליכי ליטוש ברמת ננו-, תוך ביטול סימני כלים וכתמים נפוצים בעיבוד שבבי מסורתי. מאמר זה ינתח את השפעת החספוס על חלקים מדויקים מנקודת המבט של יישומים מעשיים.
מה זה אומר בפועל אם החספוס גדול או קטן יותר? במילים אחרות, איזו השפעה פיזית זה מביא? לדוגמה, עבור משטח ההזדווגות של הנושא, מה משפיעה הבחירה ב-Ra3.2 או Ra1.6? אם אתה רגיל לבחור את ערך החספוס לפי ההמלצה הידנית או הניסיון, ומעולם לא חשבת על השאלה הזו. אז אני מקווה שהמאמר הזה יכול לפתוח את דעתך.
לא נבחר חספוס כלאחר יד. הבחירה של חספוס ספציפי חייבת להיות כדי לעמוד בפונקציה מסוימת ולשפר ביצועים מסוימים.

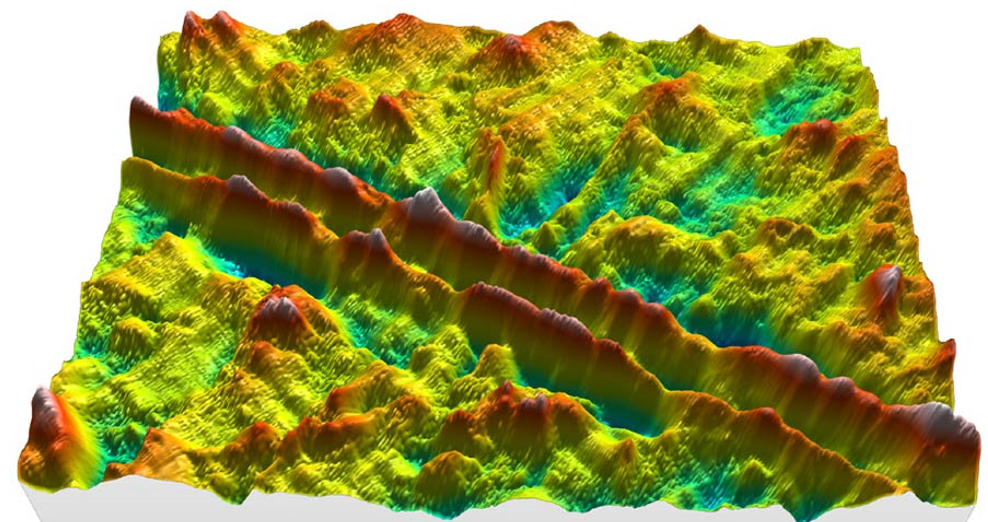

עבור חלק בודד, בנוסף להשפעה על המראה והמגע של החלק, גודל החספוס אומר בעיקר את גודל ריכוז המתח. מנקודת מבט מיקרוסקופית (כפי שמוצג בתמונה הקודמת), ככל שהחספוס גדול יותר, כך הפרש הגבהים של הבורות גדול יותר ויותר ערוצי. באזור הנתון לעומסי מתיחה גבוהים קיים ריכוז מתח בתעלות, שהוא גם מקורם של סדקים. אז אם אתה רוצה לשפר את חוזק העייפות, אתה צריך לבחור חספוס קטן.
לעתים קרובות יותר, החספוס משמש להתאמה בין שני חלקים. כאן, חספוס יכול להשפיע על גורמים רבים, כגון מקדם חיכוך, בלאי, דפורמציה, הולכת חום, דליפה, הידבקות וכו'.
ככל שהחספוס קטן יותר, כך מקדם החיכוך והתנגדות החיכוך קטנים יותר. נדרשת חספוס קטן בין חלקים מסתובבים- מהירים, כגון בין האלמנטים המתגלגלים ומסלולי המירוצים של מיסבים.
עם חספוס קטן, "הפסגות הקטנות" המיקרוסקופיות לא יהיו גבוהות מאוד או רבות. כאשר יש רטט או לחץ גבוה בין שני החלקים, לא יהיה שינוי בקשיחות החיבור ושינוי מיקרו- במידות התואמות עקב השטחה ועיוות דחיסה של הפסגות, מה שיפחית גם את התרחשות של בלאי מיקרו- בתנועה.(MID היא ספקית שירותי עיבוד חלקי דיוק CNC מובילה, המתמקדת במתן פתרונות ללקוחות לחספוס פני השטח.)
ככל שהחספוס קטן יותר, כך התאמת פני השטח של שני החלקים טובה יותר, אפקט הולכת החום טוב יותר, ודרישות החספוס גבוהות יותר במקומות מסוימים שבהם יש לשפר את פיזור החום. בנוסף, חספוס קטן גם יפחית את האפשרות לנזילת שמן.
לצורך הדבקה, משטח מחוספס יכול לספק שטח פנים גדול יותר עבור הדבק, מה שעוזר לשפר את חוזק ההדבקה, אך אם המשטח מחוספס מדי, שטח המגע הכולל עלול להצטמצם, ואוויר עלול להילכד במשטח המפרק, ובכך להחליש את חוזק ההדבקה. אז בחר בינוני.
לסיכום, בחירת החספוס משתנה מיישום ליישום. זה אולי לא משנה ביישומים ובמיקומים מסוימים, אבל זה חיוני באירועים ובאפליקציות שהוזכרו לעיל. לפני בחירת החספוס, כדאי לחשוב מה המטרה שלי.(来源:iMechanics机械)
