הסבר כיוון התקנת אגוז עגול

בהרכבה מכנית מדויקת, כיוון ההתקנה של אגוזים עגולים (תקן אגוז עגול GB/T812) הוא לעתים קרובות נושא לדיון. להלן, ריכזתי את נקודות המפתח לעיונך.

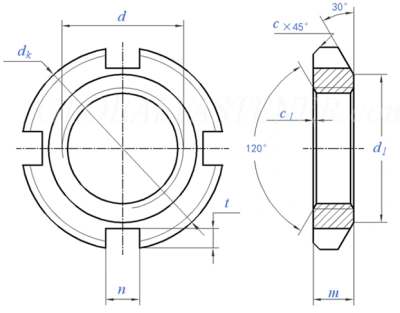

1. תכונות מבניות של אגוזים עגולים

בצד אחד של האום העגול יש שיפוע גדול של 30 מעלות (אגוז שיפוע של 30 מעלות), המשמש בעיקר לקיבוע צירי של פיר.

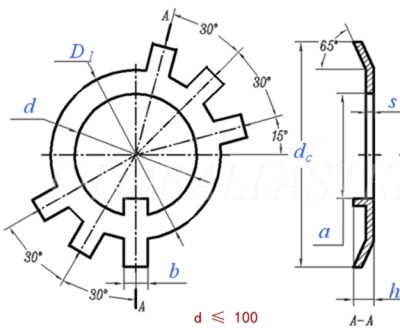

2. התאמה עם מנעולים מנעולים

בפועל, כדי להשיג התרופפות אנטי- (שיטת נגד-אגוזי התרופפות), בדרך כלל משתמשים באגוזים עגולים יחד עם מכונת שטיפה נעילה (GB/T858 מנעול):

למכונת הכביסה יש מספר לשוניות וזווית של 65 מעלות;

על פי התקנים, מימד D1 של מכונת הכביסה תואם למימד d1 של האום העגול;

לכן, הצד הגדול והמחורר של האום העגול חייב להתאים למכונת הכביסה.

👉 במילים אחרות, כאשר משתמשים באום עגול ובמכונת כביסה יחד, הצד המחורר צריך לפנות אל הרכיב המהדק.

3. כאשר אין שימוש במדיני מנעול

לפעמים, מנעולים מנעולים לא מוחלים. לְדוּגמָה:

באמצעותנעילת אום עגול כפוללמניעת-התרופפות;

אין דרישה נגד-התרופפות, רק הידוק אום עגול בודד.

האם כיוון ההתקנה עדיין משנה במקרים כאלה? התשובה היא: כן, עדיין יש שיקולים.

4. שיקולים נוספים לכיוון ההתקנה

סובלנות ניצב אגוזים:
תקן GB/T812 מציין דרישות ניצבות עבור הצד המפותח, אך לא עבור הצד הנגדי.

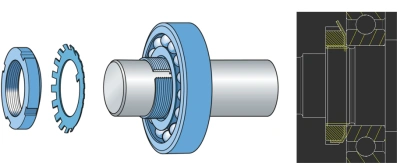

התקנת אום נעילה של מיסבים:
במכלולים כגון מיסבים, רצוי בדרך כלל שהרכיב הנלחץ אל המיסב לא יחרוג מעבר לקוטר הגזע הפנימי. במקרים כאלה, הנחת הצד המחורר לכיוון הרכיב המהודק היא סבירה יותר.

אם להרכבה אין מגבלות כאלה, אז כיוון ההתקנה אינו קריטי בהחלט.(文章来源:iMechanics机械)
