גיאומטריית הכלים ומגבלות הגישה: נקודות עיוורות נפוצות בעיבוד שבבי מדויק

בתהליך של עיבוד מתכת מדויק, אני נתקל לעתים קרובות ברישומי עיצוב הכוללים פינות פנימיות חדות מאוד, חריצים עמוקים וצרים, או חללים בעלי זוויות ישרות לחלוטין. למרות שעיצובים אלה עשויים להיראות הגיוניים במודל תלת מימד, הם מוגבלים ישירות על ידי גיאומטריית הכלים בעיבוד CNC בפועל.

1. מגבלות פיזיות של קוטר הכלי

כלים אינם דקים עד אין קץ; תמיד יש להם קוטר. לדוגמה, הקוטר המינימלי של טחנת קצה משותפת הוא בערך1 מ"מ(כלים דקים יותר נוטים להישבר).המשמעות היא:

פינות פנימיות של חללים לא ניתנות לעיבוד לזווית ישרה מושלמת וניתן ל"כרסם" רק לפינות מעוגלות.
ככל שהחריץ עמוק יותר, כך קשיחות הכלי גרועה יותר, מה שמגביר את הסיכון לרעידות ועיוותים.

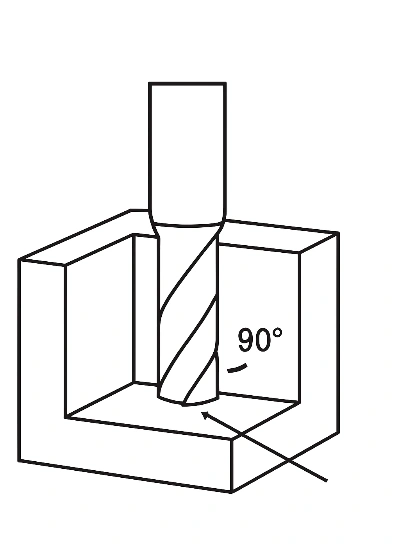

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. כללי אצבע לעיצוב פינות מעוגלות

בהתבסס על הניסיון המעשי שלנו, אם עומק החלל הוא9 מ"מ, מומלץ שרדיוס הפינות הפנימי יהיה גדול או שווה לו3 מ"מ(בערך 1/3 מהעומק). זה מאפשר לכלי להיכנס בצורה חלקה ללא בלאי יתר במהלך העיבוד.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. חריצים עמוקים וקשיחות כלי עבודה

מעצבים רבים מעדיפים לעצב חריצים עמוקים וצרים כאחד. עם זאת, חשוב להבין שככל שהכלי ארוך יותר, כך קשיחותו גרועה יותר, מה שהופך אותו נוטה יותר להתכופף במהלך החיתוך, מה שעלול להוביל ל:

ירידה ברמת הדיוק הממדית בתחתית החריץ.
גימור משטח גרוע.
אפילו שבירה של כלי, הגדלת עלויות.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. המלצות למעצבים ורכש

התחשבות במגבלות הגיאומטריות של הכלים במהלך שלב השרטוט מביאה למספר יתרונות ישירים:

עיצובים קלים יותר ליישום, ומצמצמים את זמן השינוי ותקשורת.
הימנעות מעלויות נוספות עקב עיצובים "בלתי ניתנים לעיבוד".
שיפור יעילות המשלוח.

זו הסיבה שלקוחות רבים באירופה ובארה"ב מקדישים תשומת לב מיוחדת לפינות מעוגלות ולרוחבי חריצים במהלך העיצוב, בעוד שחלק מהמפעלים והמעצבים המקומיים מתעלמים לעתים קרובות מהיבטים אלה.

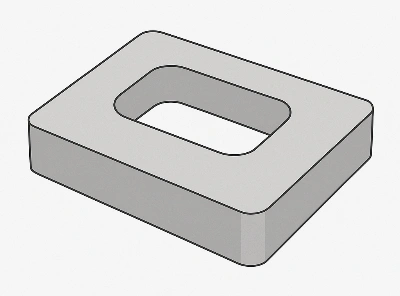

Optimized design: larger radii, reasonable slot width, more efficient machining

מסקנה מעשית:

בעיבוד שבבי מדויק, גיאומטריית הכלים מכתיבה אם ניתן לייצר עיצוב. על ידי ביצוע העיקרון הפשוט של"רדיוס פינות גדול או שווה ל-1/3 מעומק החלל, והימנעות מחריצים עמוקים/צרים מדי",ניתן להימנע מבעיות עיבוד רבות.

בישןהניסיון של
ב-Bishen, אנו מיישמים את העיקרון הזה בשלב מוקדם של התהליך על ידי סקירת שרטוטי הלקוח והצעת אופטימיזציות של רדיוס וחריצים לפני תחילת העיבוד. זה לא רק מונע עיצובים מחדש יקרים, אלא גם תואם את הציפיות של יצרנים רבים באירופה ובארה"ב, אשר מעריכים יכולת ייצור יעילה, איכות יציבה וזמני אספקה אמינים.
