"בתחום השתלים הרפואיים, איכות פני השטח קובעת ישירות את יעילות ההחלמה של המטופל." - מומחה לציוד רפואי אורטופדי"

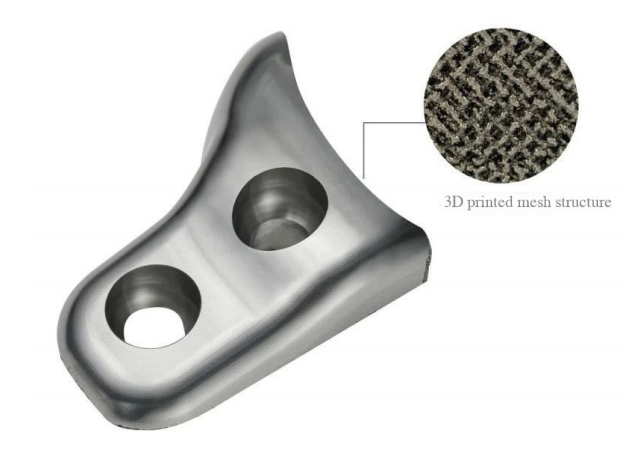

מוצרים מעובדים
חומר חומר עבודה: סגסוגת טיטניום מודפסת בתלת מימד TC4
תכונות עיבוד: כרסום קווי מתאר חיצוניים (כולל משטחים מעוקלים מורכבים)
גודל פריט עבודה: 46×48×16 מ"מ
עיבוד רקע וקשיי תעשייה
רקע בתעשייה:
סגסוגת טיטניום TC4 הפכה לחומר הליבה עבור שתלים אורטופדיים בשל החוזק הגבוה שלו, התאימות הביולוגית ויכולת איחוי רקמת העצם. 3טכנולוגיית הדפסה D יכולה להתאים אישית מבני רשת נקבוביות (נקבוביות > 70%), אך העיבוד עומד בפני שלושה אתגרים עיקריים:
חיי כלי קצר: לסגסוגת טיטניום יש מוליכות תרמית ירודה, טמפרטורת החיתוך עולה על 800 מעלות וקצב בלאי הכלים עולה פי 3;
חריץ מיקרופורי יצא משליטה: כרסום מסורתי מייצר קוצים > 50 מיקרומטר בשולי הרשת, מה שמצריך ידנישְׁחִיקָה; סיכון זיהום: נוזל חיתוך חודר לנקבוביות-ננו (20-100 מיקרומטר), וגורם לסיכוני זיהום ביולוגי.
בישןפתרונות
בהתבסס על תקני עיבוד- רפואיים, BISHEN פיתחה מערכת כרסום ירוק קולי מדויק, הכוללת:
20kHz עיבוד רטט קולי: הפחת את כוח החיתוך ב-60% ועיכוב יצירת קוצים;
טכנולוגיית קירור פנימית של CO2 סופר-קריטית: -זרימת אוויר בטמפרטורה נמוכה של 50 מעלות להשגת חיתוך יבש ולמניעת זיהום;
אופטימיזציה של נתיב קישור בחמישה-צירים: הימנעו בצורה חכמה מאזורי ריכוז מתח במבנים נקבוביים.
יתרונות עיבוד
• אפס שחרור ידני: גובה קוצים קצה<5μm, meeting ISO 20160 medical implant standards
• קפיצת איכות פני השטח: חספוס Ra מופחת מ-1.6מיקרומטר ל-0.4מיקרומטר, מקדם התקשרות אוסטאובלסט
• הפחתה חדה בעלויות הכלים: החיים גדלו מ-15 חלקים/כלי ל-120 חלקים/כלי

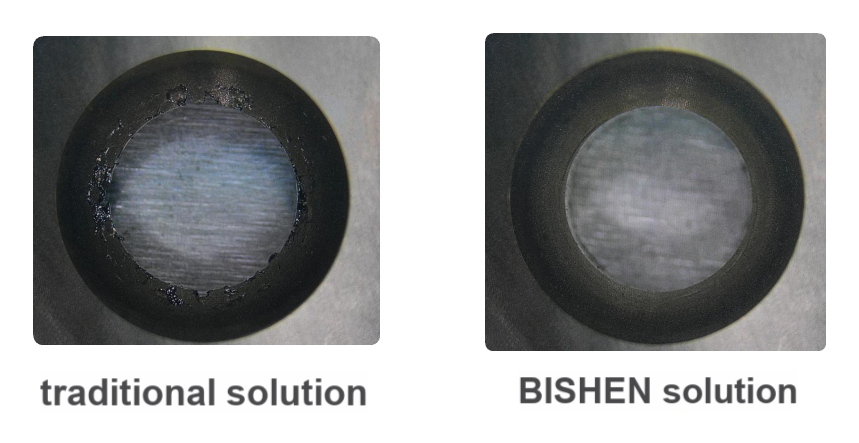

השוואת עיבוד
על BISHEN
בישן(Bishen Precision) עוסקת באופן עמוק בתחום עיבוד שבבי מדויק רפואי וחלל כבר יותר מ-10 שנים, מספקת למפעלים ציוד עיבוד שתלים ופתרונות תהליכים, ומקדמת את שדרוג תעשיית המכשירים האורטופדיים בתקן "אפס זיהום, אפס פגמים".
ערך תעשייתי: עם העלייה בביקוש לניתוחים אורטופדיים מותאמים אישית, פריצות הדרך הטכנולוגיות של BISHEN פינו מחסומי ייצור עבור היישום הקליני-בקנה מידה גדול של שתלי סגסוגת טיטניום מודפסים בתלת מימד, וקצרו את מחזור ההחלמה של המטופל ביותר מ-30%.
