בתקופה שבה תקשורת 5G וטכנולוגיות חישת לייזר -גבוהות פורחות, דיוק עיבוד החורים העמוקים של סיבים אופטיים מזכוכית קוורץ קובעת ישירות את היעילות של העברת אותות אופטי ואת חיי הציוד. מול אתגרים בתעשייה כגון עיבוד מיקרו-חורים עם יחס עומק-ל-קוטר העולה על 30:1 ובקרת גימור משטח ברמת מיקרון-, המגבלות של תהליכים מסורתיים הופכות יותר ויותר בולטות. איך לפרוץ את צווארי הבקבוק של שבירות החומר, מכשולים להסרת שבבים ובקרת דיוק במיקום רב-? המקרה הבא חושף קפיצת מדרגה טכנולוגית מרכזית בתעשיית הסיבים האופטיים המיוחדים.
רקע המקרה: אתגרים של עיבוד חורים עמוקים של זכוכית קוורץ

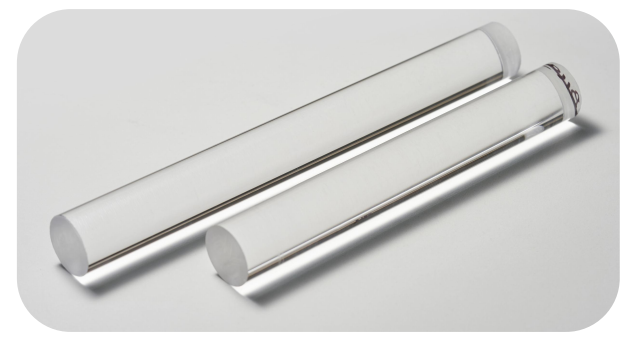

יצרן סיבים אופטיים מיוחדים אירופיים ואמריקאיים צריך לעבד אצווה של תבניות זכוכית קוורץ לרכיבי ליבה של העברת אותות סיבים אופטיים. מפרט המוצר הוא צילינדרים בקוטר 30 מ"מ ואורך 250 מ"מ. יש לעבד שני חורים מבפנים בקוטר של 7.8 מ"מ ועומק של 250 מ"מ (יחס עומק-ל-קוטר של 32:1). דרישת החספוס של דופן החור היא Sa＜0.8μm, ושגיאת ההקבלה של שני החורים חייבת להיות פחות מ-0.02 מ"מ. חורים עמוקים ברמת דיוק- גבוהה כל כך משפיעים ישירות על היעילות והאמינות של שידור סיבים אופטיים, אבל טכנולוגיית עיבוד מסורתית קשה לענות על הצרכים.
נקודות כאב בתעשייה וקשיי עיבוד
זכוכית קוורץ הפכה לחומר מפתח בתעשיית הסיבים האופטיים המיוחדים בשל הקשיות הגבוהה ומקדם ההתפשטות התרמית הנמוך שלה, אך עיבוד החורים העמוק שלה עומד בפני שלושה צווארי בקבוק עיקריים:
פגמים באיכות פני השטח: קידוח מסורתי גורם לחספוס דופן החור לחרוג מהסטנדרט (Sa＞0.8μm) ונוטה למיקרו-סדקים;
יציבות לא מספקת בעיבוד חורים עמוקים: כאשר יחס העומק-ל-קוטר עולה על 30:1, הסרת השבבים קשה, וגורמת לשבירת הכלים ולשיעור גרוטאות של עד 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0.03 מ"מ.
פתרונות חדשניים: תהליך קולי ובקרה דינמית
בתגובה לבעיות שלעיל, חברות מובילות בתעשייה-משתמשות בטכנולוגיית קידוח וכרסום אולטרסאונד ירוקה ויעילה, בשילוב עם מערכות עיבוד שבבי מדויק:
"חיתוך בסיוע רטט אולטרא-קולי": הפחת את כוח החיתוך באמצעות רטט של 20-40kHz בתדר גבוה, צמצם את קריסת הקצוות והנזק לפני השטח, ושפר את עקביות דופן החור;
"מרכז קירור מים בלחץ גבוה-: בצע אופטימיזציה של כיוון הזרימה והלחץ של נוזל הקירור (5-8MPa) כדי להבטיח יעילות הסרת שבב חורים עמוקים ולמנוע שבירה של הכלי;
"פיצוי דינמי מרובה-צירים": התאם את קצב ההזנה והמסלול בהתבסס על נתוני ניטור בזמן אמת-כדי לשלוט בשגיאת העיוות התרמי בתוך ±1מיקרומטר.

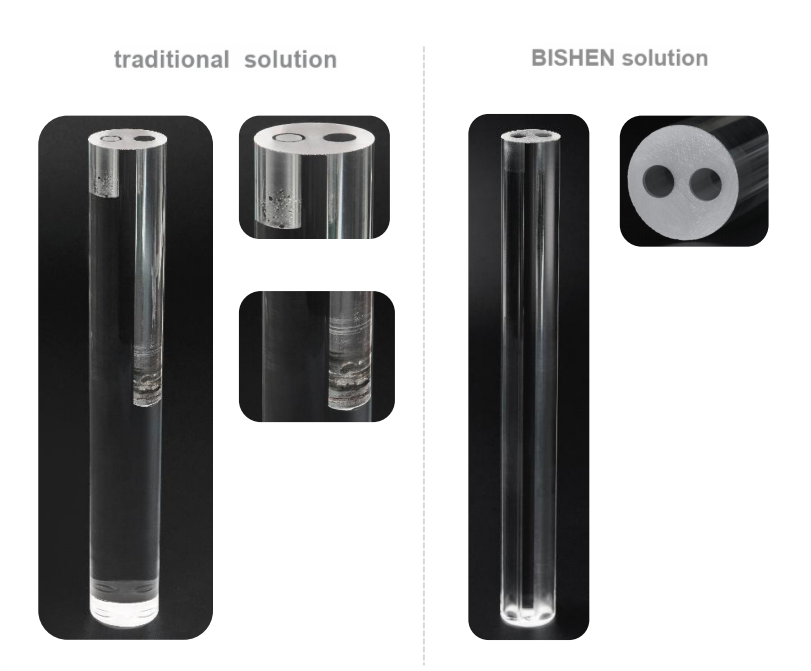

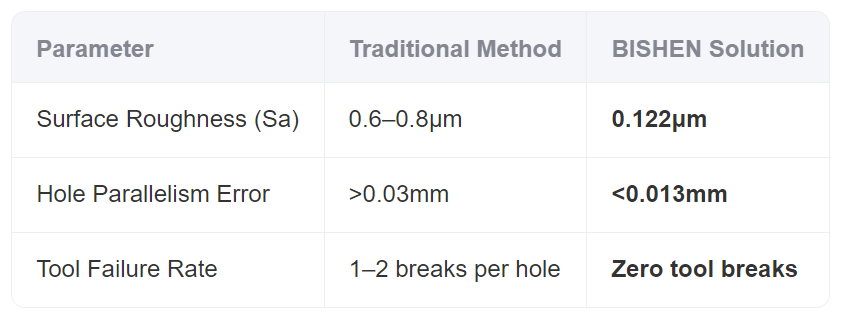

השוואה בין השפעות עיבוד שבבי
נתונים שנמדדו מראים שהפתרון החדש יגדיל את יעילות העיבוד ב-200%, יפחית את עלות היחידה ב-35%, והשיעור המותאם יזנק מ-48% ל-97%.
סיכויי יישום טכנולוגיים
בתחומי-צמיחה גבוהה כגון תקשורת 5G וחיששת לייזר, הביקוש לחלקים מדויקים של זכוכית קוורץ גדל ב-12% בממוצע בשנה. טכנולוגיית עיבוד חורים עמוקים על קוליים הופכת לתהליך אמת מידה בסיבים אופטיים מיוחדים, אריזות מוליכים למחצה ותעשיות אחרות עם הדיוק הגבוה, הנזק הנמוך והיציבות החזקה שלה.
על בישן
בישןהיא -ספקית מובילה בעולם של פתרונות עיבוד חומרים סופר קשיחים, המתמקדת במחקר ופיתוח של טכנולוגיית ייצור-בדיוק גבוה, ותחומי השירות שלה מכסים תקשורת סיבים-אופטית, תעופה וחלל ומכשירים רפואיים. בהסתמך על טכנולוגיות ליבה כגון עיבוד קולי וננו-לייזר זעיר פולשני, BISHEN סיפקה פתרונות מותאמים ללקוחות ביותר מ-30 מדינות, תוך קידום ייצור מדויק לקראת המטרה של "אפס פגמים".
מסקנה: עיבוד חורים עמוקים מדויקים הוא המפתח לפריצות דרך בביצועים של רכיבי זכוכית קוורץ. באמצעות חדשנות טכנולוגית ואיטרציה של תהליכים, התעשייה עומדת בדרישות הקיצוניות של טכנולוגיה-מתקדמת עבור חומרים בעלי יעילות גבוהה יותר ועלות נמוכה יותר.
