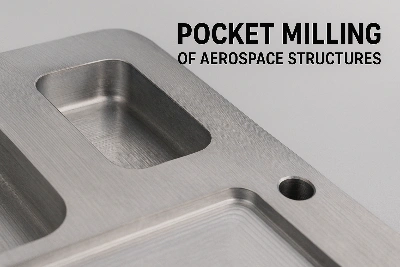

מסגרות גוף מטוסים ורצות כנפיים עוברות לעתים קרובות הסרת חומר אגרסיבית באמצעות כרסום כיס כדי להפחית משקל. "כיסי הבהרה" אלו חיוניים ליעילות מבנית-אך יוצרים אתגר נסתר: כאשר חומר פנימי מוסר, מתחים שיוריים משתחררים בצורה לא אחידה, מה שמוביל לעיוות או עיוות של החלק.
האתגר
כרסום כיס מקל על מתח-ייצור וטיפול בחום-כלוא במלאי מוצק. ללא שליטה זהירה, הקלה זו עלולה לגרום לסטייה גיאומטרית גלויה של הצלעות, הקצוות או משטחי הרכבה. עבור רכיבים מבניים-בדיוק גבוה, אפילו עיוות קל הופך חלקים לבלתי שמישים או דורשים תיקון יקר.
גישת פתרון
פיתחנו טכניקה-רב-כיוונית למניעת סיכון דפורמציה:
רצפי עיבוד סימטריים
הכיסים מבוצעים בתבנית שיקוף, מתחלפת-לדוגמה, כרסום כיסים מצדדים מנוגדים ברצף-כדי לאזן את הפגת המתח ולמזער את הנטייה לעיוות.
מתח ביניים-חישול הקלה
תהליך חישול- באמצע המבוצע בטמפרטורות מבוקרות (~300-400 מעלות עבור סגסוגות אלומיניום, או רמות מתאימות עבור טיטניום/סגסוגות) מרפה את הלחץ השיורי לפני חיתוך הגימור הסופי.
פרמטרי חיתוך-נמוכים
חיבור רדיאלי מופחת, קצבי הזנה נמוכים יותר ונוזל חיתוך צונן משתלבים כדי לשמור על הלחץ התרמי והמכני המושרה-למינימום המוחלט.
הושגו תוצאות
העיוות הורד ל-<0.02 מ"מ על פני לוח הבהרה באורך 1 מטר לעומת > 0.1 מ"מ בתחילה
החלקים הסופיים עמדו בשטיחות ובסבילות להרכבה ללא עיבוד חוזר
השפעת זמן המחזור נשמרה מתחת ל-10% הודות לתזמון חישול אופטימלי
כאשר רכיבים מבניים גדולים זקוקים להבהרה באמצעות כרסום כיס, התהליך אינו נוגע רק להסרת חומר-זה עוסקחיזוי וניהול שחרור מתח. באמצעות סימטריה מבוקרת, טיפול בחום וחיתוך עדין, אנו מבטיחים שכל כרסום כיס ישאיר את החלק קרוב יותר לאמת, לא רחוק מהמפרט.
אם זה תואם את האתגרים שאתה מתמודד איתם-עיוות בכיסים גדולים כרסומים, שטוחות מדויקת בבתים מבניים-הכנס לי את קובץ העבודה שלך (STEP או IGES) ואני אציע אסטרטגיית ניהול מתח מאוזנת המותאמת לחומר ולמכונה שלך.
