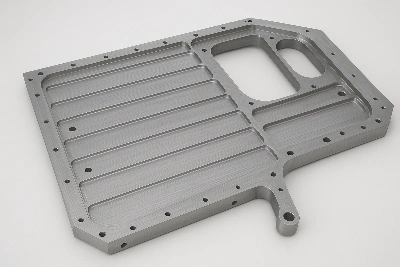

כאשר אתה טוחן עור כנף או מסגרת גוף מלוח מונוליטי, החלק נראה קשיח על המסך אבל מתנהג כמו קפיץ במכונה. שעות של חיתוך, חום לא אחיד ושחרור מתח יכולים להזיז קירות דקים בעשיריות המילימטר -מספיק כדי להיכשל בהרכבה. הדרך היחידה להחזיק את המפרט היא לתכנן את התנועה ולפצות בזמן אמת.
למה זה קשה
שטח מטאטא גדול, קירות דקים:שיעורי הסרת חומרים גבוהים יוצרים שיפועים בטמפרטורה; צלעות דקות מגיבות במהירות לכניסת חום.
זמני מחזור ארוכים:הכלי, הציר והמתקן נסחפים מצמיחה תרמית-גם אם המכונה "חמה".
שחרור מתח שאריות:כשהכיסים נפתחים, לוחות "נושמים", וגורמים לקפיצה מקומית-פנימה/קפיצה- החוצה.
מצבי כישלון אנו רואים
פוסט-קצוץ חזרהשדוחף את עובי העור מחוץ לסובלנות.
גליות מקומיתעל צלעות/הקשיחים מהשלב-על הצטברות חום.
סחיפה של עמדת חור/חריץכאשר התכונות נחתכות לפני שהמלאי שמסביב מתייצב.
בקרות תהליך שעובדות
ניטור טמפרטורה-בזמן אמת:RTDs מלוכדים על המתקן + דגם תרמי ציר; אזעקות מפעילות ביטול עדכון וחלונות דהוי/קירור-.
פיצוי מכונה:פיצוי אורך הכלי/קנה המידה הדינמי הקשור למיפוי תרמי במכונה; חיטוט-בלולאה סגורה ל-אפס נתונים קריטיים באמצע-מחזור.
אסטרטגיית אזורים:חלקו את הפאנל לאזורים תרמיים. אזורים מנוגדים מחוספסים בסירוגין (A↔C, B↔D) לאיזון חום ושחרור מתח.
אסטרטגיית חיתוך:חיספוס ביעילות-גבוהה עם מעורבות רדיאלית קלה, עובי שבב עקבי וירידה- מבוקרת כדי למנוע נקודות חמות.
ניהול נוזל קירור ואוויר:זרימה גבוהה- + סכיני אוויר מכוונות לפינוי שבבים מכיסים עמוקים; להפחית את חום החיתוך.
ייצוב עובר:חצי-סיום עד ליד רשת, אפשר הרפיה מתוזמנת, בדיקה מחדש- ואז סיים עם מעברים קלים וקרים רק לאחר שהטמפרטורות חוזרות לקו הבסיס.
קיבוע:מאתרי ואקום + סיכות-עם תומכים תואמים מתחת למפרצים דקים; הידוק מוגבל-במומנט כדי למנוע "הדפסה" ועיוות.
תיאור מקרה: One-Piece Wing Web, 2.8 מ' × 1.1 מ', לוח אל-Li
ספק שלדות אירופאי דרש עובי צלעות±0.05 מ"מומיקום נכון חריץפחות או שווה ל-0.08 מ"מלאחר עיבוד מלא. ניסויים ראשוניים הופיעו עד0.18 מ"מקפיצה במפרצים הדקים ביותר.
מה השתנה:
נוספו ארבעה RTDs מתקן וחיישן תרמי ציר; יצר שער טמפרטורה בΔT פחות או שווה ל-2.5 מעלותבין מתקן למלאי לפני הגמר.
סדרו מחדש של נתיבי הכלים לתוכנית אזורים צולבת-; מוּכנָס12 דקותהפסקות שיוויון לכל רבע.
עבר ל-6-משתני חליל-חרסות קצה לחצי גימור והפחתת התקשרות רדיאלית ל12–15%עם הזנה גבוהה יותר כדי לשמור על צ'יפס דק וקריר.
בדיקה באמצע-מחזור של שישה נתוני בקרה; מיושםסולם +0.0006ב-X מקומית (פיצוי מכונה) עבור המעבר הסופי.
תוֹצָאָה:סטיית החיתוך המקסימלית של-פוסט ירדה ל0.046 מ"מעל צלעות ו0.06 מ"מבמיקום חריץ-ירוק בכל נקודות הבדיקה.
רשימת בדיקה מעשית (שמור את זה)
הנח חיישני טמפרטורהמתקן, קצה מלאי ועמודת מכונה.
לְהַגדִירנקודות אחיזה תרמיותלפני סיום קריטי.
אזורי חיספוס חלופיים; לעולם אל תרוקן מפרצים סמוכים ברצף.
פינוי שבב בכוח;לחתוך-שבבים=מחדש.
חצי-סיום → להירגע →בדיקה מחדש-← אור סיום.
עֵץבלאי כלי מול טמפרטורה; גימור מוקדם עם כלים טריים.
אמת CMM עםב-חיטוט במכונהמטרות לתפוס סחף מוקדם.
עדין אבל חשוב
פיצוי תרמי אינו תכונה אחת; זה תזמור של חישה, רצף וגימור קל. אם נעשה נכון, לוחות דקים-דקים של קיר תעופה וחלל יורדים ממפרט עמידה של המכונה ללא עבודה חוזרת-ביד קשה-והם נשארים בסובלנות לאחר התקררות-.
